Önsöz

Dünyada her geçen gün teknoloji zirveye ulaşmaya devam ediyor Yıl 1960 mühendisler Pasif Çelik zırhı geliştirmenin peşinde İngiliz mühendisler Chobham geliştirirken Amerikanlar Silicia üzerinde
balistik testler ve tanklara entegre peşinde idi..HEAT Mühimmatlar 1970 lere geldikçe artık ufak roket motorlarına entegre edilebiliyordu yavaş yavaşta APCR ve APDS Tarihe artık adları kazıyacak yeni nesil APFSDS ler piyasada bile!
İlk olarak tanklarda kullanılan Bu 4 Mühimmatı Yakından Tanıyalım

HE: Piyadeler, binalar Zırhlı araçlar için Yüksek barut oranına sahip (Yüksek patlayıcı) Mermidir bosluklu zırhlara karşı zayıftır
HEAT:  Bakırdan yapılan çukur başlıklı mühimmat erimiş bakır yoluyla zırhta delik açarak iç kabine 3000-4000 derece alev püskürtür bosluklu zırhlara karşı zayıftır
ATGM: HEAT mühimmatının itici motor ve güdüm sistemi takılmış halidir  bosluklu zırhlara karşı zayıftır
APFSDS-T: Tungstenden yapılmış Çivi şekilli delicidir deldiği zaman iç kabine metal şarapneller yayar bosluklu zırhlara karşı güçlüdür
APFSDS-DU: Tükenmiş Uranyum Takviyeli delicidir APFSDS-T ye oranla daha fazla delme şarapnel ve sıcaklık değeri yüksektir en iyi APFSDS türü budur

Kompozit Zırh Nedir ?: Birden fazla malzemenin  biraraya gelip birlikte daha güçlü bir malzeme ortaya çıkarmasıdır Örnek: Fiber-Cam, Kevlar, Kurşun Geçirmez Cam, Bu malzemelerdeki bazılarıdır  bu malzemelerin tamirleri zor olup tamiri için farklı malzemeler gereklidir

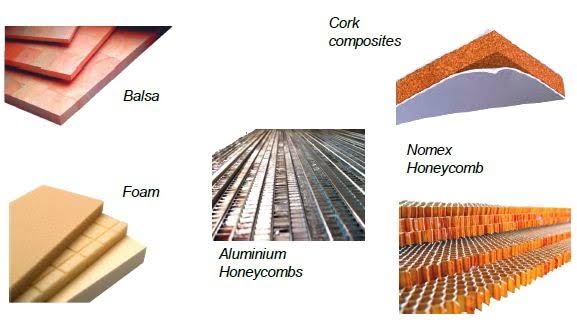

Örnek Kompozit Nesne

Kompozit Zırh Ne değildir?: Malzemenin İçerisinde her hangi farklı bir malzeme bulunmamasıdır

Nerelerde Kullanılır?: Uçak,Otomotiv,Savunma Sanayi , Ev, Dekorasyon, Uzay Sanayi, Uydu Parçaları, Uçak Gövdeleri, Tank Zırhları , Zırhlı Araçlar, Silahlar, Koruyucu Kıyafetler, vb gibi çok geniş kullanım alanları.bulunmaktadır günlük modern hayat ve teknolojinin vazgeçilmez unsurudur

          ZIRHLARDA KULLANILAN MALZEMELER

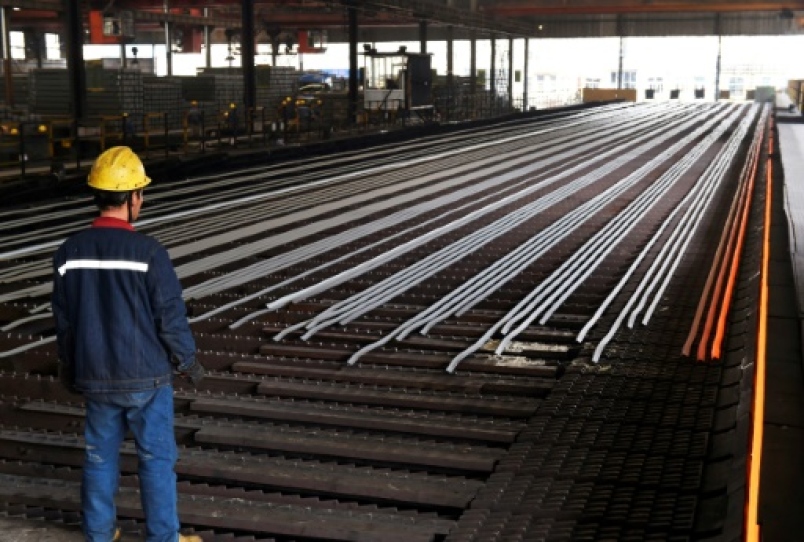

Çelik: Karbon Takviyeli demirlerdir.. Tankın Gövde Ve Kulesini, Çatısını yapabilmek için kullanılması kesin ihtiyaçtır Ve gerekliliktir Zırhlı araçlara ek plaka maksadıyla Kullanılır
Çelikler belirli sınıflara ayrılırlar; Yumuşak Çelik (SS),Yüksek Sertlikte Çelik (HHS), gibi daha birçok sınıfı bulunur

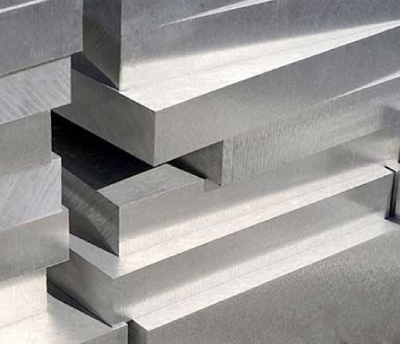

Alüminyum: Zırhlı Araçlar için vazgeçilmez bir metaldir çelik zırhlı araçlar için ağır geldiğinden dolayı zırhlıların gövdeleri Al-5039 dan yapılıyor Çelik gövde kullanan zırhlılarda vardır(BTR,BMP,KOBRA,) gibi.. fakat  alüminyum yeterlilik bakımından zırhlı araçlar için hem hafif hem dayanıklı hem ekonomiktir
Darbe dayanıklılığı Oldukca iyidir hatta T-55 Enigma T-72B ve Leopard Tanklarının Taret zırhlarında darbe şoku dağıtcı olarak kullanılıyor. kafes zırh yapımında kullanılıyor. tankların metal tekerlekleri,bazı komutan kuleleri,etek zırhı,çamurluk,benzin deposu alüminyumdan yapılmaktadır

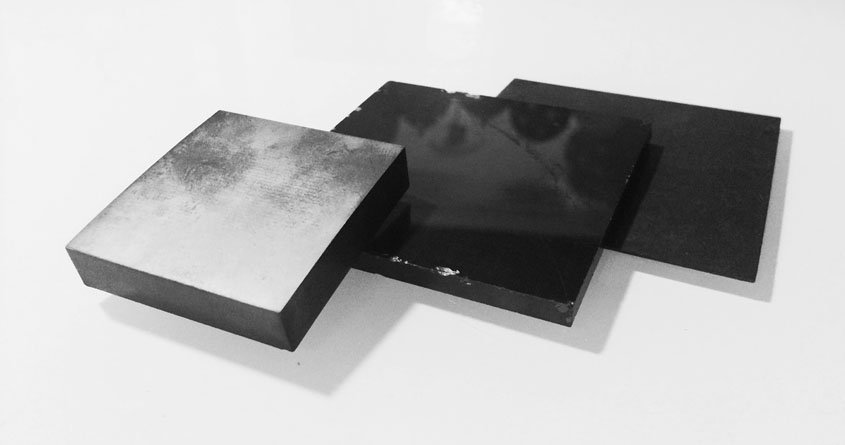

Seramik Zırhlar:  Tankların ana zırhı  olan NERA NxRA’nın büyük bir kısmını oluşturuyor.

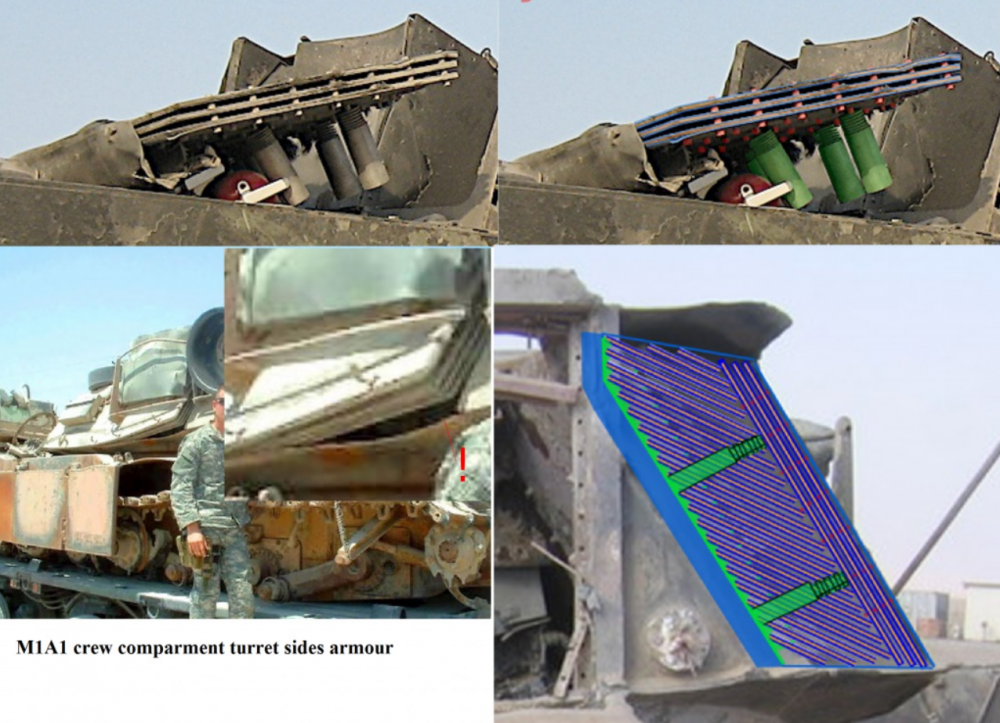

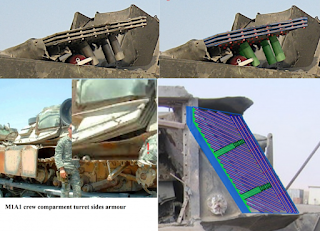

Chobham Zırhın Temelinde Seramik Zırh Yatar (M1 Abrams, Challenger, K2) Tankları Chobham
Zırhı Kullanmaktadır Bu tanklarda kullanılan Chobham Zırhın seviyesi belirleyen faktör şunlardır: (Tankta kullanılan seramiğin yoğunluğu, Çeşidi,türü KE ve HEAT Mermilere karşı direnci, Isıya karşı dayanıklılık, gibi) Seramik zırhlar kırılgandır Ve birden fazla darbelere dirençsizdirler, fakat
 şu bu kırılganlık olayı 3 yolla çözülebilir: 1- Seramik Zırhın darbelere olan direncini arttırmak 2- Seramik-Seramik Kompoziti yaparak Kırılmaya karşı dirençli olan Başka bir Seramik ile birleştirmektir 3- Kırılganlık seviyesi Az olan Seramik kullanımı 4- Seramik plakalarının ardı ardına dizilip reçine ile NxRA veya NERA ya Entegre edilmesidir…Seramik zırhlar:  vücut zırhı, helikopter zırhı, makinelerde ısınan yerlere takviye edilebilir..

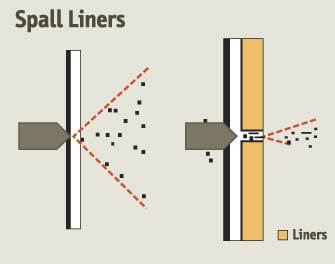

İç Kaplamalar: Tankları ve zırhlı araçlara deliş sonrası verilen hasarı en aza indirgemeyi amaçlar genellikle: (Kevlar,Kurşun Takviyeli Plastik, Poliüretan, Polimer, Aramid,Dyneema,) İsimli Süper

güçlü liflere sahip elastik kompozit malzemeler ile kaplanmaktadır

Kompozit Zırh Çeşitleri:

Boşluklu Zırh: En az iki adet metal plakanın arasında belirli boşluk bırakılmasıdır

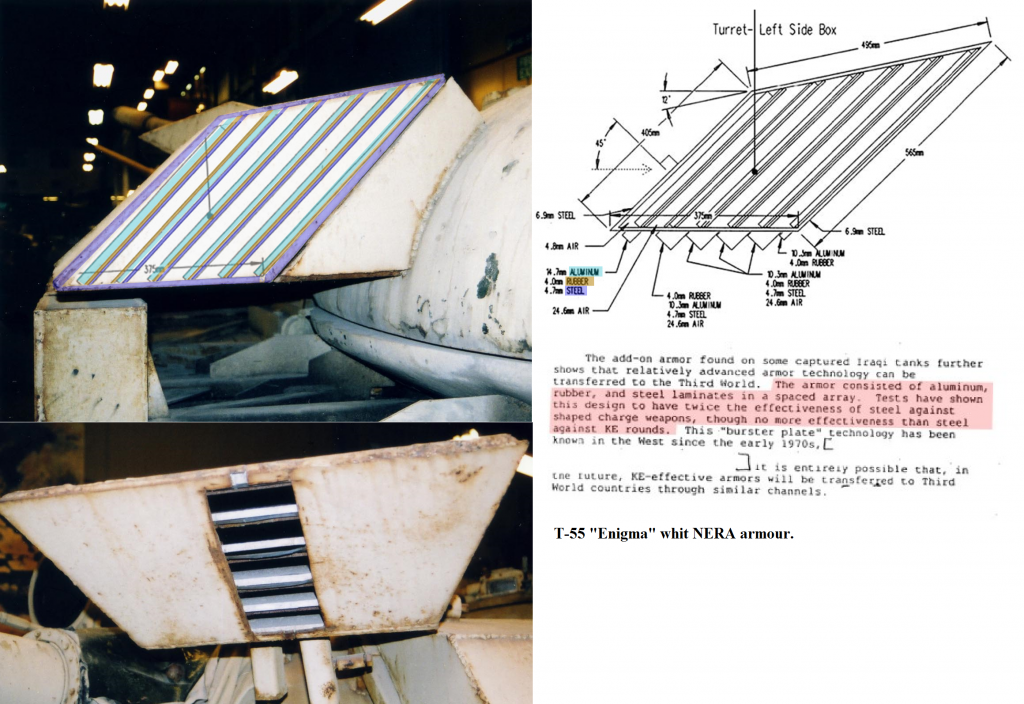

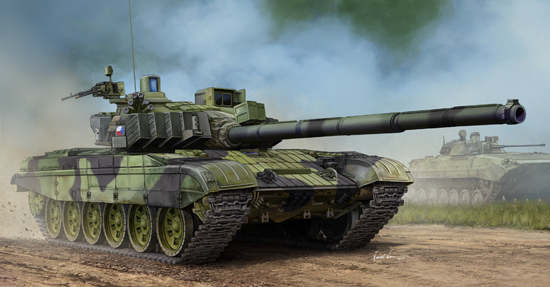

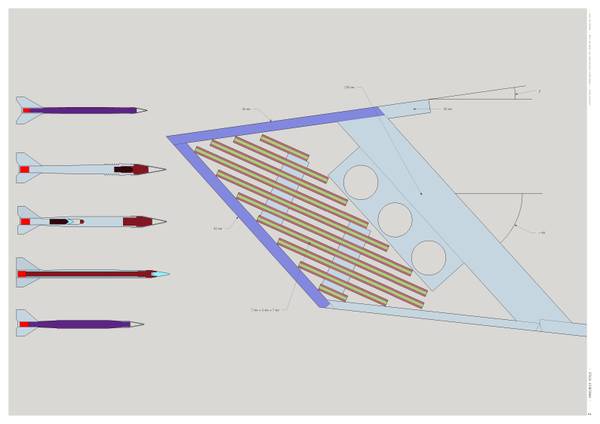

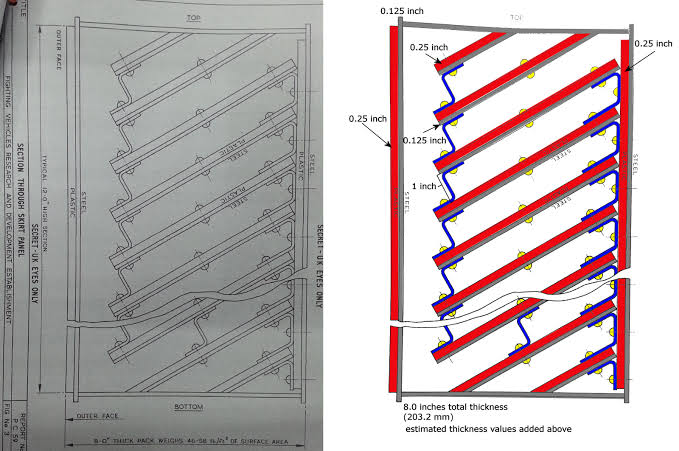

NERA: Patlayıcı İçermeyen Reaktif Zırhtır En Basit Kombinasyon Şekli 2 Metal Arası Plastikten Oluşabilir. KE mühimmatları durdurmak İçin en iyi gelişmiş boşluklu zırh türüdür Özellikle Merkava 4 ve diğer özel yapım Tanklar Hariç Genellikle tüm Tanklar NERA Zırhı  kullanmaktadır NERA ‘nın birden fazla türü olabilir Örneğin: Yansıtıcılar,Durdurucular,HEAT Koruma Amaçlı Yapılanlar,Yavaşlatıcılar gibi, Örneğin T-90 Tankında “Yansıtıcı Çelik Plakalar” Kullanılmaktadır  Bir örnek daha verecek olursak T-55 Enigma da kullanılan “HEAT Koruma Amaçlı Yapılanlar”a örnek verilir

  • NASIL ÇALIŞIR ?: 2 Metal arası plastik düşünelim APFSDS Çarptığında 1.metal plaka delinir ve Joule cinsinden Darbe Enerjisini Plastiğe aktarır (Plastik güçlü ise enerjiyi daha iyi absorbe eder) plastik gelen enerjiyi 2.metal plakaya aktarır 2.metalin davranış şekli neyden yapıldığına bağlıdır burda 3 olay gözlemlenir: 1-Gelen darbeyi APFSDS ye geri yansıtır ,2-Enerjinin bir kısmını kendine çekerek kırılganlığı yükselir,  NERA Zırhların eğimli olmasının birden fazla sebebi olabilir örneğin APFSDS  çubuğunun NERA içerisinde ilerlerken eğim ne kadar ve ne yöne doğru yüksek ise o kadar yukarı kaymaya başlar Leopard 2A4 tankının Ön zırhındaki NERA plakalar bu amaçla eğimli dizilmiştir fakat genel olarak NERA plakalarda 1.ve 2. Olaylar gözlemlenir.. HEAT Mermilerde ise Plastik Jetin düzgünlüğünü bozarak diğer NERA plakasına karşı Avatajsız duruma bırakır…↓↓↓

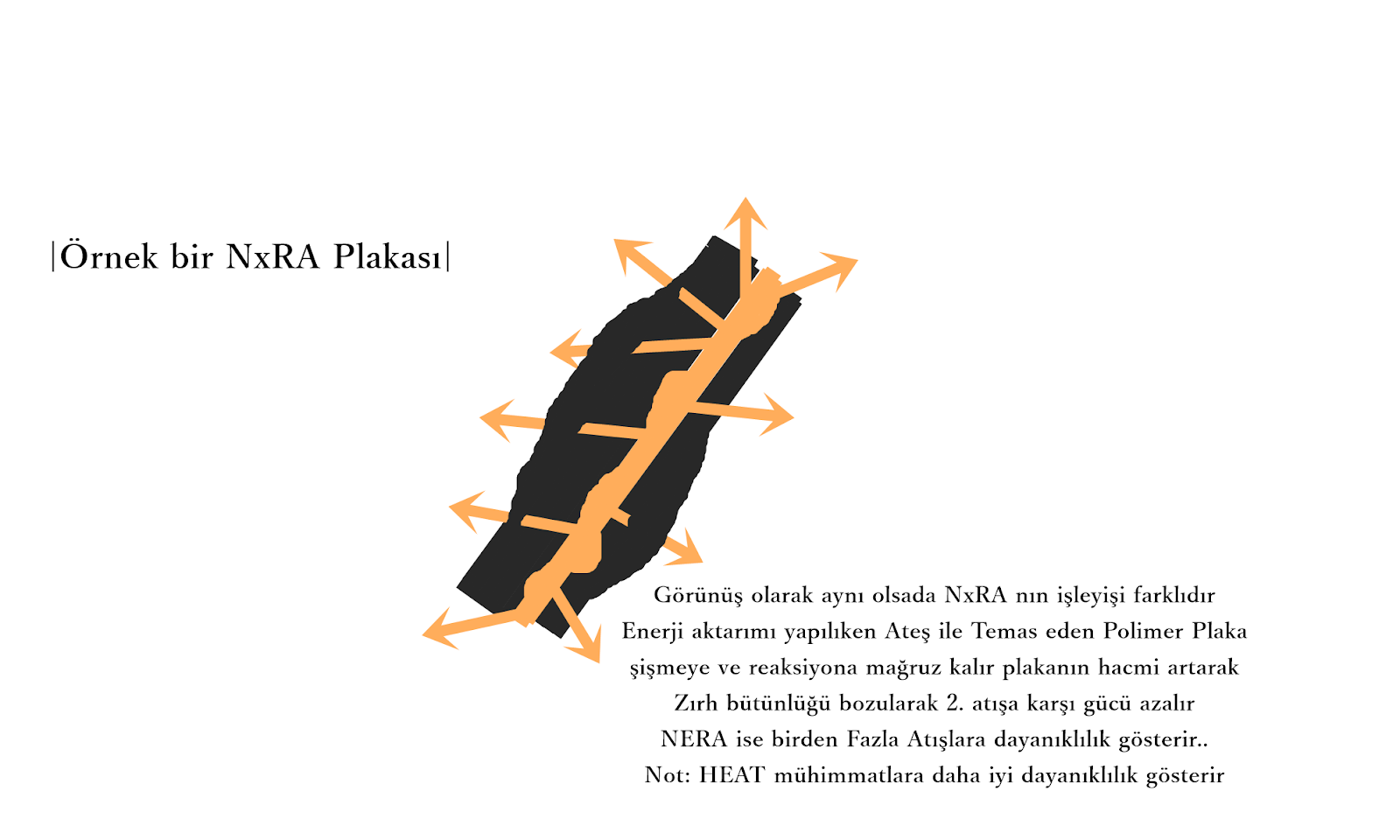

NxRA: NERA dan tek farkları Plastik yerine Polimer kullanıyor olmasıdır
HEAT Mühimmatlar için fevkalade zırh teknolojisidir belirli ömürleri vardır
↓↓↓

ERA: Geçiçi Pasif Zırh teknolojisi Çalışma Prensibi: Temas edilen Patlayıcının patlayarak geçiçi kalınlık oluşturmasıdır. HEAT Mühimmatlarının Baş düşmanıdır↓↓↓ Bir diğer türü SLERA dır bu zırh ERA teknolojisini daha iyi kullanır ve patlamayı gereksiz yerlere yaymaz sadece hedef mühimmata odaklanır

Modern Tankların Kullandığı Zırh Tipleri

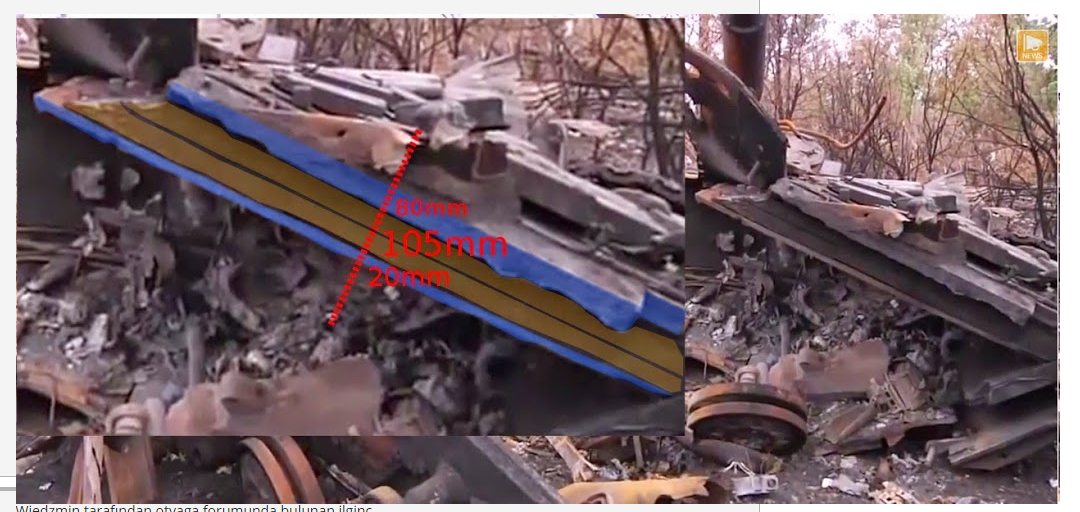

🔺Laminat (Zemin) Zırh: Rus tanklarının Ve Merkavanın Kullandığı Zırh Çeşidir düz bir plakaya Çeşitli
Kompozit malzemeler rahatlıkla Entegre edilebilir⇘⇘

🔺Chobham: İki Metal veya 2 plastik arasına Seramik (Alumina) yerleştirilmesidir. Ardı Ardına dizilen NERA Plakalarıdır ⇘⇘

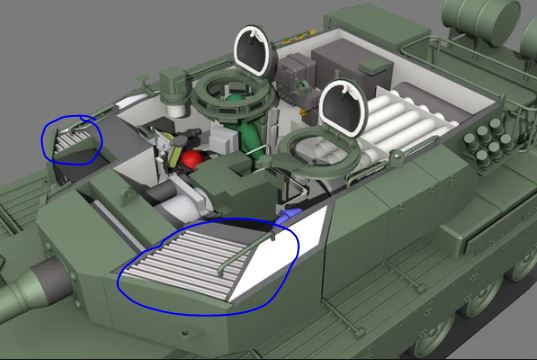

🔺Kanchan: Hindistanın chobham zırhına ufak tefek değişiklikler yaparak Kanchan ismini vermiştir
⇘⇘

🔺Sovyet Chobham: Chobham Zırha Göre daha hafif daha zayıftır Hafifliğine Göre oldukça etkilidir Sovyet chobhamı Fizik üzerinde yoğunlaşır (Enerji Absorbe Edebilme,Yansıtma,Durdurma,Yavaşlatma gibi)
⇘⇘
